CASI-184dB 高聲壓寬帶傳感器
產品編號：No.002
CASI-184dB 高聲壓寬帶傳感器
使用說明書
產品執行標準： GB3836.1-2010、GB3836.4-2010、GB 9969.1-1998
中科聲相（天津）科技有限公司
2023 年 1 月第 1.0 版
前 言
前 言
特高聲壓寬帶傳感器，用于廣域范圍的次聲波源監測定位，監測異常次聲波信號，并通過數采儀傳 輸至計算機進行分析。為了使您能夠正確使用該設備，充分發揮該設備的效能，請?jiān)谑褂们罢J(rèn)真閱讀本 說明書，充分理解有關事項，尤其是說明書中用黑體字標示“警告” 、“注意”的部分。在使用過程中， 請正確理解該設備的工作性能，嚴格按照操作規程進行。
本說明書由本公司修訂，發布內容解釋權歸本公司。本公司保留隨時對本說明書進行修改和編輯的 權力，我們將把與用戶有關的修訂內容及時通知客戶。
閱讀或使用本說明書時，如有不明之處，請及時與我單位聯系。
警 告：
1.安裝、使用前必須認真閱讀本說明書！
2.此特高聲壓寬帶傳感器信號地與電源負極相連，并與金屬外殼相 通，所以此特高聲壓寬帶傳感器在安裝和使用時外殼必須可靠接地，并 與控制室地可靠隔離！
3.防護等級IP67未考慮信號線LEMO插頭處，為確保防護性能，在安裝時一定要插上五芯信號線LEMO插頭，裝上膠墊，接上并擰緊防爆撓性 管。
3.防護等級IP67未考慮信號線LEMO插頭處，為確保防護性能，在安裝時一定要插上五芯信號線LEMO插頭，裝上膠墊，接上并擰緊防爆撓性 管。
4.嚴禁帶電安裝、拆卸和維護！
5.在爆炸性氣體環境中嚴禁打開！
6.該設備內部電路用戶不得擅自改動！
7.檢修時不得修改本電路及關聯電路的元器件型號、規格及參數！
8.CASI-RTU數字網絡傳輸儀是此特高聲壓寬帶傳感器的關聯設備， 必須與之一起連接起來使用。未經關聯，不得使用！
5.在爆炸性氣體環境中嚴禁打開！
6.該設備內部電路用戶不得擅自改動！
7.檢修時不得修改本電路及關聯電路的元器件型號、規格及參數！
8.CASI-RTU數字網絡傳輸儀是此特高聲壓寬帶傳感器的關聯設備， 必須與之一起連接起來使用。未經關聯，不得使用！
1 概述
特高聲壓寬帶傳感器是采用薄膜耦合原理空氣中的次聲波的換能（敏感）元件。用于檢測異常次 聲信號，并通過數采儀傳輸至計算機進行分析。
該設備具有防零漂設計，可在一定靜態壓力下工作，并對靜態壓力無輸出，可以直接與數采儀連 結，通過有線或無線網絡傳輸可組織成傳感器網絡測量系統。 1.1 國際同類傳感器指標如下：
國際次聲傳感器主要是美國的 Model 系列電容式次聲波傳感器，主要有 M25、M50、M60、M64S， 法國的 MB 系列微氣壓計，主要有 MB2005、MB2007、MB3A，還有丹麥的 B&K4193 傳聲器，以色 列的 MKM2180S 光纖次聲傳感器。
美國的 Model 50 和最先進的 M64S： M64S 的測量峰值范圍是 220Pa(對應聲壓 138dB)，頻率范圍 0.03Hz- 245Hz。 Model 50 動態范圍 100dB，頻率范圍 0.5Hz-2Hz。

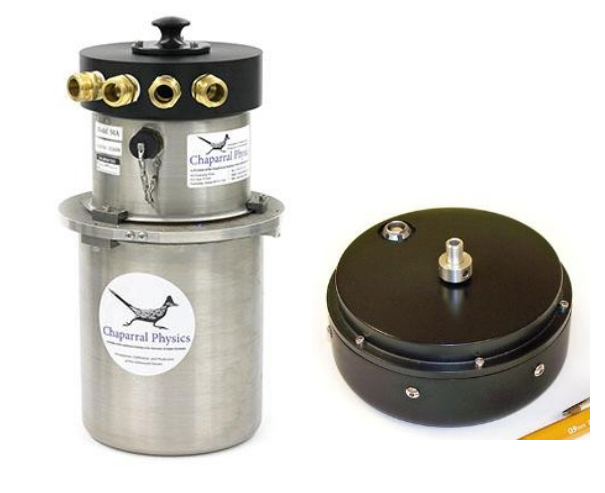

圖 美國的 Model 50 和最先進的 M64S 次聲傳感器

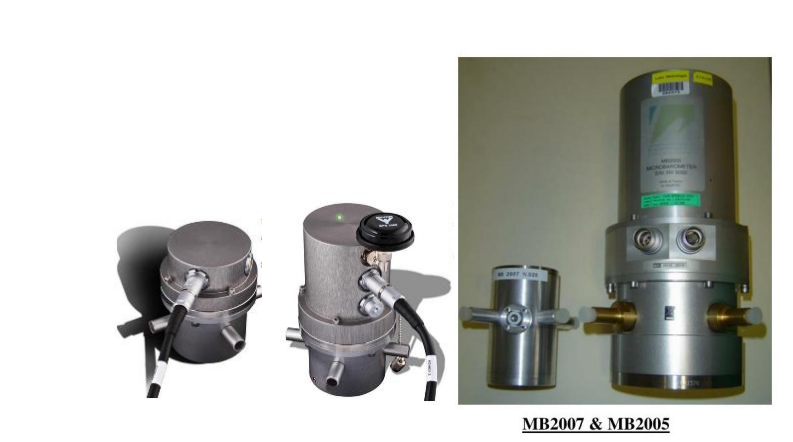

法國的 MB2005、MB2007、MB3A：
工作溫度-20 度至+60 度。
動態范圍更寬達到 14dB-174dB，
低聲壓檢測能力更強達到 0.1mPa， MB2005 頻率范圍 0.01Hz-20Hz，峰值聲壓 10kPa（174dB），低靈敏度 1mv/Pa 時動態范圍 134dB， 高靈敏度 20mv/Pa 時動態范圍 108dB。最低測量 1mPa 聲壓,儀器噪聲<2mPa。 MB3A 頻率范圍 0.02Hz-40Hz,最低自噪聲 0.13mPa/1Hz，最大聲壓：12000Pa（175.58dB）,靈敏度20.2mv/Pa，動態范圍 108dB。
1.2 本產品工作環境
關聯設備：數采儀 防護等級：IP67（未考慮信號線lemo插頭處） 工作環境條件 a) 環境溫度：-40℃～75℃或-40℃～125℃； b) 相對濕度：≤99%無凝結 ； c) 大氣壓力：80kPa～110kPa； d) 測量介質溫度：≤125℃，測量介質靜壓：≤8MPa 特性無零漂； 雙檔輸出:1倍和100倍； 高線性范圍：<1%(30kPa)； 低噪聲：30μv，等效聲壓0.1mPa（14dB）。
2 外形結構和工作原理

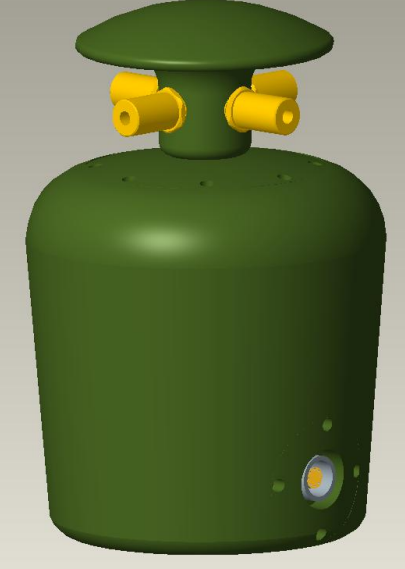

2.1 外形尺寸及重量 a)外形：金鐏形。 b)外形尺寸：主體，高158mm×Ф148mm，
帶提手，高218mm×Ф148mm。
c)重量：約4.696kg。
2.2 工作原理
本次聲波傳感器是采用電容耦合原理檢測空氣中的壓力波的換能（敏感）元件，次聲波傳感器將壓 力波引起的敏感器垂直振動產生電流信號輸出，靈敏度高，無需調零。敏感器具有一定的抗振動干擾性 能。敏感單元不會因外界影響（如溫度，時間等）而改變其長期穩定性，該次聲波傳感器具有：體積小、 重量輕、安裝使用方便的特點。
次聲波傳感器是一個內部有多重負反饋控制的結構，能夠?qū)⒚舾袎K的機械運動轉化為電子信號。
特高聲壓寬帶傳感器通過互補檢波，降低非線性效應，也就是實現招標文件所述的自校準。
信號檢測采集雙路輸出S0和S1，高聲壓測量S1輸出v ?t? H 對應低靈敏度（例如u H ? 0.7 mv/Pa）， 低聲壓測量S0輸出v ?t ? L 對應高靈敏度（例如u L ? 350 mv/Pa），兩路信號迭加組合成輸出信號，可以 無失真地檢測從0.01Pa到10kPa的聲壓，輸出信號范圍-10v至+10v。
保證在低聲壓測量時的高靈敏度檢測輸出背景電噪聲小于10μv。
該次聲波傳感器具有防爆設計，可在一定靜態壓力下工作，并對靜態壓力無輸出，可以直接與數采 儀連結，有線或無線網絡傳輸可組織成傳感器網絡測量系統。
3 技術指標定義
動態范圍：指在3dB頻率范圍內所有頻率點皆滿足失調小于3%的測量范圍，即在最低聲壓水平時， 保持失調小于3%,即諧波抑制(THC)比大于30dB，信噪比高于30dB，信號不被噪聲淹沒。在最高聲壓時 保持失調小于3%。在此前提下可以用參考頻率點1Hz處的最低測量聲壓(mPa)和最高測量聲壓（Pa）來 表示，也可以用二者之比的分貝數來表示動態范圍（dB）。
量程：保持3dB頻率范圍內所有頻率點皆滿足失調（THD）小于3%的測量范圍的最高聲壓，國際 通用以帕（Pa）來表示，也可以用分貝數（dB）來表示。常用參考頻率點1Hz處的最高測量聲壓（Pa） 來表征。此處的聲壓是有效值，如量程30kPa對應的最大峰值聲壓是42.42kPa。 靈敏度：頻率范圍內所有頻率點，指1Pa聲壓下傳感器輸出電壓信號電壓，以mV/Pa表示。是有效 值，常用參考頻率點1Hz處的靈敏度來表征。
滿量程失真度：指最大測量聲壓下的輸出信號諧波失真量（THD），常用參考頻率點1Hz處的測量 結果來表征。
3dB帶寬：頻帶內靈敏度數值在均值水平誤差小于±3dB的頻率范圍，通常用來表征傳感器的測量 頻率范圍。
3dB帶寬：頻帶內靈敏度數值在均值水平誤差小于±6dB的頻率范圍，通常用來表征傳感器可以測 量到有效信號的頻率范圍。 壓力導數靈敏度：指?jìng)鞲衅鬏敵鲭妷簩?duì)應壓力導數的靈敏度值，單位是mV/Pa/s，即對應靈敏度的 導數值，該值反應傳感器對聲壓突變的響應能力。
信號輸出類型：傳感器輸出類型可以有差分電壓型（±10V）、單端電壓型（±10V）、單向電壓型（0～ 10V）或（0～10V），電流型（4～20mA），485型。差分電壓型具有抗電磁干擾和工頻干擾的能力。
7
零點溫漂：指溫度改變引起的零值改變量相對于滿量程的百分比，以%/℃@FS表示，反應傳感器輸 出的穩定性；
零點氣壓漂：指環境報導壓改變引起的零值改變量相對于滿量程的百分比，以‰hPa@FS表示，反應 傳感器輸出的穩定性；
零點校準：指?jìng)鞲衅鬏敵鍪墉h(huán)境溫度、濕度、氣壓影響，或者材料老化、元器件變性的影響而產生 的零點偏移需要標準校零。
輸出阻抗：指?jìng)鞲衅鞯妮敵龆俗杩梗磻?yīng)其帶負載能力，通常是50Ω。
長期穩定性：指長期不間斷工作下輸出的不變性，通常開機0.5小時后穩定后<0.2dB，或者以穩定 時長來表示，150℃干燥空氣通常>1000h/dB。
靈敏度溫漂：指溫度改變引起的靈敏度值改變量相對于滿量程的百分比，通常<0.3%/k @FS表示， 反應傳感器輸出的穩定性。 濕度影響：；指溫度改變引起的靈敏度值改變量相對于滿量程的百分比，通常<0.1dB@100%RH表示， 反應傳感器輸出的穩定性；
振動靈敏度：指?jìng)鞲衅髟谡駝?dòng)引起的輸出信號水平，通常<35dB SPL ref. 1 m/s
2
磁場靈敏度：指在特定工頻干擾下感應磁場的水平，反應抗干擾的能力，通常<10dB SPL， 50Hz,80A/m； 自噪聲壓：指在無聲壓輸入條件下傳感器高靈敏度檔的全頻帶輸出（噪聲）信號水平，根據靈敏度 換算成等效聲壓值，通常以1Hz時的數值為表征，<0.1mPa(14dB SPL,-80dB Pa
2
/Hz ref 1Pa)；
自噪電壓(1Hz)：指在無聲壓輸入條件下傳感器高靈敏度檔的全頻帶輸出（噪聲）信號電壓水平， 通常以1Hz時的數值為表征，0.023mv，或者以歸一化水平表示，如-110dB/PSD)；
最高信噪比(1Hz)：指在滿量程時的信噪比，反應傳感器的最高檢測信號的能力，通常>135dB； 工作溫度：指?jìng)鞲衅髟诔掷m(xù)工作時靈敏度改變量小于3dB所允許的溫度范圍，通常要求-40℃～ +65℃；
貯存溫度：指?jìng)鞲衅髟谶B續儲存時不變性所允許的溫度范圍，也就是啟用工作時靈敏度改變小于 3dB，通常要求-55℃～+75℃； 工作濕度：指?jìng)鞲衅髟诔掷m(xù)工作時靈敏度改變量小于3dB所允許的濕度范圍，通常要求99%無凝結； 工作電壓：傳感器正常工作所需的直流電源電壓；
工作電流：傳感器正常工作所需的直流電源電流；
功 耗：傳感器正常工作情況下的功耗； 耐鹽霧：指?jìng)鞲衅髟诔掷m(xù)工作時抗鹽霧腐蝕的能力，通常要求滿足的試驗條件是≥5mg/m
3
,96h； 電磁兼容性：指?jìng)鞲衅髟诔掷m(xù)工作時抗電磁干擾的能力，通常要求達到A級，GJB151B-2013之CE102、 CS101、CS114、RE102、RS103；
耐沖擊：指?jìng)鞲衅髟谶\(yùn)輸時承受耐沖擊的能力，通常要求滿足GBJ150,18A-2009；
8
抗振動：指?jìng)鞲衅髟谶\(yùn)輸時承受振動的能力，通常要求滿足GBJ150,16A-2009 高原適應性：指?jìng)鞲衅髟诔掷m(xù)工作時不受氣壓、氧氣稀薄等高原條件影響的能力，通常要求適應海 拔高度≥4000m
4 技術參數
型 號：CASI-184dB；
高壓靈敏度(1Hz)：0.45mv/Pa, 1Pa-30kPa；
低壓靈敏度(1Hz)：45mv/Pa, 5mPa-300Pa；
量程(1Hz)：≥184dB@THD2%；
最低測量聲壓：≤48dB@THD2%；
滿量程失真度：≤2%@1Hz/30kPa 動態范圍(1Hz)： 4mPa-30kPa(135dB)；
3dB 帶寬：0.008Hz-10kHz；
6dB 帶寬：0.0033Hz-20kHz；
壓力導數靈敏度：≤1mV/Pa/s；
1 倍和 100 倍雙路輸出：±10v 或±18V； 信號輸出類型：2 路差分； 零點溫漂：≤0.2%/℃ ，FS 滿量程；
零點氣壓漂：≤0.2‰hPa，FS 滿量程；
零點校準：無需人工；
輸出阻抗：2×50Ω；
長期穩定性：<0.2dB，0.5 小時后穩定 >1000h/dB，150℃干燥空氣
靈敏度溫漂：0.3%/k 濕度影響：<0.1dB，100%RH；
振動靈敏度：35dB SPL ref. 1 m/s 2
自噪聲壓(1Hz)：<0.1mPa(14dB SPL,-80dB Pa 2 /Hz ref 1Pa)；
自噪電壓(1Hz)：0.023mv(300 倍，-110dB/PSD)；
最高信噪比(1Hz)：135dB； 工作溫度：-40℃～+65℃；
貯存溫度：-55℃～+75℃； 工作濕度：99%無凝結； 工作電壓：DC12 V 或 DC24v；
工作電流：10mA；
功 耗：0.98W 磁場靈敏度：<10dB SPL，
