微差壓傳感器，用于監測差壓信號，并通過數采儀傳輸至計算機進行分析。為了使您能夠正確使用該設備，充分發揮該設備的效能，請在使用前認真閱讀本說明書，充分理解有關事項，尤其是說明書中用黑體字標示“警告” 、“注意”的部分。在使用過程中，請正確理解該設備的工作性能，嚴格按照操作規程進行。
    本說明書由本公司修訂，發布內容解釋權歸本公司。本公司保留隨時對本說明書進行修改和編輯的權力，我們將把與用戶有關的修訂內容及時通知客戶。
    閱讀或使用本說明書時，如有不明之處，請及時與我單位聯系。

警 告：

1.安裝、使用前必須認真閱讀本說明書！

2.此寬量程高精度差壓傳感器信號地與電源負極相連，并與金屬外殼相通，所以此寬量程高精度差壓傳感器在安裝和使用時外殼必須可靠接地，并與控制室地可靠隔離！

3.防護等級IP67未考慮信號線LEMO插頭處，為確保防護性能，在安裝時一定要插上五芯信號線LEMO插頭，裝上膠墊，接上并擰緊防爆撓性管。

4.嚴禁帶電安裝、拆卸和維護！

5.在爆炸性氣體環境中嚴禁打開！

6.該設備內部電路用戶不得擅自改動！

7.檢修時不得修改本電路及關聯電路的元器件型號、規格及參數！

8.RTU數字網絡傳輸儀是此寬量程高精度差壓傳感器的關聯設備，必須與之一起連接起來使用。未經關聯，不得使用！

1 概述

CASI-DPS128寬量程微差壓傳感器（Differential Pressure Sensor）是采用薄膜耦合原理氣體介質中的差壓的換能（敏感）元件。差壓信號，并通過數采儀傳輸至計算機進行分析。
    該設備具有防零漂設計，可在一定靜態壓力下工作，并對靜態壓力無輸出，可以直接與數采儀連結，通過有線或無線網絡傳輸可組織成傳感器網絡測量系統。

1.1  關聯設備：數采儀

1.2  防護等級：IP66（未考慮信號線lemo插頭處）

1.3工作環境條件

a) 環境溫度：-40℃～75℃或-40℃～125℃；

b) 相對濕度：≤99%無凝結 ；

c) 大氣壓力：80kPa～110kPa；

d) 測量介質溫度：≤125℃。

1.4 特性

無零漂；

雙檔輸出:1倍靜壓檔和10倍交變檔；

高量程：<1%(20kPa)；

低噪聲：30μv，等效聲壓1mPa（34dB）。

2 外形結構和工作原理

{C}2.1 {C}{C}外形尺寸及重量

a)外形：T形。 b)外形尺寸：長170mm×寬150mm×Ф76mm。c)重量：約2.5kg。

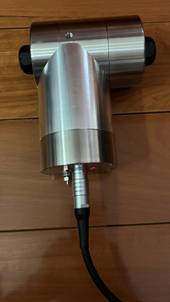

圖1   CASI-DPS128微差壓傳感器外形圖

{C}2.2 {C}{C}工作原理
    本差壓傳感器是采用電容耦合原理檢測氣體中的壓力波的換能（敏感）元件，差壓傳感器將壓力波引起的敏感器垂直振動產生電流信號輸出，靈敏度高，無需調零。敏感器具有一定的抗振動干擾性能。敏感單元不會因外界影響（如溫度，時間等）而改變其長期穩定性，該差壓傳感器具有：體積小、重量輕、安裝使用方便的特點。

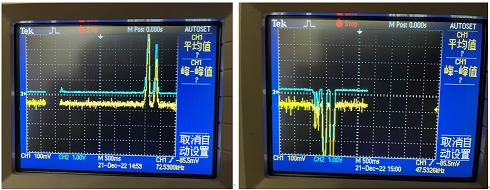

圖2  正壓和負壓兩種狀態輸出信號

差壓傳感器是一個內部有多重負反饋控制的結構，能夠?qū)⒚舾袎K的機械運動轉化為電子信號。

寬量程高精度差壓傳感器通過互補檢波，降低非線性效應。

保證在低聲壓測量時的高靈敏度檢測輸出背景電噪聲小于10μv。

該差壓傳感器具有防爆設計，可在一定靜態壓力下工作，并對靜態壓力無輸出，可以直接與數采儀連結，有線或無線網絡傳輸可組織成傳感器網絡測量系統。

3 技術參數

1倍檔高聲壓檔量程(1Hz)：180dB(20100Pa，失調1%)；

1倍靜壓檔高聲壓靈敏度(1Hz)：0.7±0.05mv/Pa；

10倍交變檔量程(1Hz)：160dB(3.4Pa，失調0.5%)；

10倍交變檔靈敏度(1Hz)：7±0.5mv/Pa（×10）；

動態范圍(1Hz)：128dB；

交變檔3dB帶寬：0.01Hz-60Hz(6000倍頻)，帶內波動小于3dB；

線性失真：≤1%

零點漂移：≤滿量程的0.1%

雙路聲壓信號輸出：差分，1倍和10倍；

輸出信號：±18V差分信號

滿量程線性失真：≤1%@1Hz；

零點漂移：0.1%hPa FS；

零點不確定性：滿量程 0.2%；

零點校準：無需人工；

輸出阻抗：2×150Ω,推薦載荷>10kΩ，容抗<100nF，感抗<10mH；

長期穩定性：<0.2dB，0.5小時后穩定，>1000h/dB（150℃干燥空氣）

校準：具備自校準功能，自動消除大氣壓波動帶來的零位漂移。

標定：有靜電激勵校驗?zāi)＝M，校驗靈敏度和幅頻特性。外部輸入±10V范圍內的任意電壓信號。

溫度系數：0.1%/k

濕度影響：<0.1dB，100%RH；

振動靈敏度：≤0.1V/(m/s2)@1Hz，35dB SPL ref. 1 m/s²

抗振動能力：滿足GJB150.16A-2009；

耐鹽霧能力：GJB150.11A-2009；

磁場靈敏度：≤10dB SPL，50Hz,80A/m；

電磁兼容：滿足GJB151B-2013

自噪聲壓(1Hz)：≤1mPa(0.01Hz-50Hz，14dB SPL,-80dB Pa2/Hz ref 1Pa)；

自噪電壓(1Hz)： ≤20μV(10倍，-110dB/PSD)；

最高信噪比(1Hz)：132dB(300倍檔)；

工作溫度：-40℃～+75℃；

貯存溫度：-55℃～+85℃；

工作濕度：99%無凝結；

工作電壓：+2V～36V；

電源電壓反接保護：具備；

工作電流：≤200mA@12V；

功    耗：≤2.5W；

防水接口：2k8芯LEMO插座，通過信號線連接26芯航插；

主體尺寸：長170mm×150mm×Ф76mm；

重    量：2.5kg；

顏    色：金屬白；

防護等級：IP66

該傳感器是真空薄膜腔式，具備反向校準線圈。

5 安裝、接線

安裝、接線見下圖所示。高精度差壓傳感器的輸出插座有8芯LEMO，通過信號線轉換可與數采儀通過儀器自帶的帶有10芯1B的LEMO單鍵位插頭和8芯2K的LEMO雙鍵位插頭的連接線連接，兩頭分別插入寬量程高精度差壓傳感器與數采儀的LEMO插座即可。圖3  T形高精度差壓傳感器信號線連接狀態
